Endüstriyel otomasyonun zorlu dünyasında basit bir ağ kablosu yeterli olmayacaktır. Titreşim, nem ve kimyasal maddelere maruz kalma, üretim hattının durmasına neden olabilir. Sağlam saha cihazları ile standart Ethernet ağları arasında kritik bağlantı görevi gören sağlam M12 D-koddan RJ45'e konnektörün devreye girdiği yer burasıdır. Endüstriyel bir kurulum tasarlıyor, bakımını yapıyor veya tedarik ediyorsanız bu bileşeni anlamak, sarsılmaz güvenilirliği sağlamanın anahtarıdır.
Bu kılavuz, bilinçli bir karar vermenize yardımcı olmak için M12 D-kodunu RJ45 konektörüne açıklayarak rolünü, temel avantajlarını ve birincil uygulamalarını açıklayacaktır.
RJ45 Konektörüne M12 D-Kodu nedir?
İşlevini anlamak için adı parçalayalım:
- M12:Bu, endüstriyel ortamlarda güvenli, titreşime dayanıklı bağlantısıyla tanınan, standartlaştırılmış 12-milimetre dişli dairesel konnektörü ifade eder.
- D-Kod:Bu çok önemli kısım. "Kod" (A, B, C, D, X), pin konfigürasyonunu ve amaçlanan uygulamayı tanımlar. D-kodu özel olarak 100 Mbps Hızlı Ethernet (100BASE-TX) için tasarlanmıştır. Veri iletmek ve almak için standart Ethernet'in gereksinimlerine mükemmel şekilde uyan 4 pin kullanır.
- RJ45:Bu, Ethernet için kullanılan, anahtarlara, yönlendiricilere ve bilgisayarlara bağlantı sağlayan ofis ağ kablolarının ucunda bulabileceğiniz tanıdık, standart fiştir.

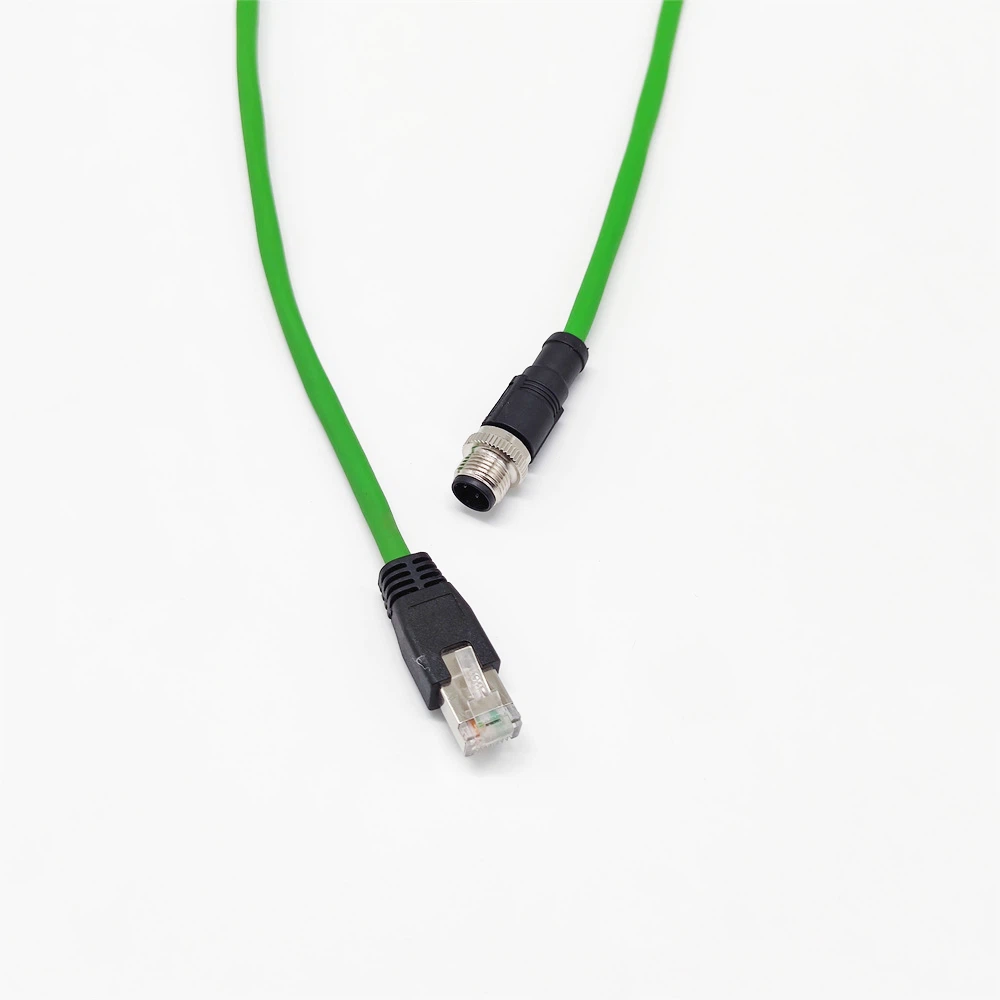

Bu nedenle, RJ45 konnektörüne yönelik bir M12 D-kodu, sağlam, endüstriyel bir M12 bağlantısını standart bir RJ45 jakına çeviren bir adaptör veya kablo düzeneğidir. Hassas ağ bağlantısını fabrika ortamının sert gerçeklerinden koruyan bir köprü görevi görür.
Operasyonunuz Neden M12 D-Kod Konektörlerine İhtiyaç Duyuyor?
Endüstriyel bir ortamda standart bir RJ45 kablo üzerinden M12 D-kodunu seçmek yalnızca bir seçenek değildir; güvenilirlik için stratejik bir yükseltmedir. İşte nedeni:
1. Üstün Dayanıklılık ve Titreşim Direnci
M12 konektörünün vidalı kilitleme mekanizması, ağır makinelerin neden olduğu yüksek-titreşimli ortamlarda bile sıkı bir şekilde bağlı kalmasını sağlar. Standart bir RJ45'in plastik klipsi yaygın bir arıza noktasıdır, kolayca yerinden çıkar ve maliyetli ağ kesintilerine yol açar.
2. Olağanüstü IP (Giriş Koruması) Derecelendirmesi
Çoğu M12 D-kodu konektörü, IP67 veya IP68 gibi yüksek IP derecelendirmelerine sahiptir. Bu, toz- geçirmez oldukları ve suya batırılmaya dayanabilecekleri anlamına gelir (IP67: 30 dakika boyunca 1 m'ye kadar; IP68: sürekli daldırma için belirtilmiştir). Bu, onları soğutma sıvısı sıçramalarına, yüksek{10}}basınçlı yıkamalara ve tozlu koşullara karşı dayanıklı hale getirir.
3. Basitleştirilmiş Kurulum ve Bakım
Bu konektörler verimlilik için tasarlanmıştır. Basit vidalı-kilitleme tasarımları, hızlı ve aletsiz birleştirmeye- olanak tanıyarak kurulum ve bakım döngüleri sırasında değerli zamandan tasarruf sağlar. Sağlam tasarım aynı zamanda daha uzun süre dayanacağı anlamına gelir ve değiştirme sıklığını azaltır.
4. Global Uyumluluk için Standartlaştırılmıştır
IEC 61076-2-101 standardının bir parçası olarak M12 D kodu konektörleri, farklı üreticilerin cihazları arasında birlikte çalışabilirliği sağlar. Bu, markası ne olursa olsun sensörleri, aktüatörleri ve diğer ekipmanları ağınıza güvenilir bir şekilde bağlayabilmenizi garanti eder.
Temel Uygulamalar: M12 D-Kodunu Çalışırken Nerede Bulacaksınız?
RJ45'e yönelik M12 D-kodu, çok çeşitli endüstriyel cihazları 100 Mb/sn Ethernet ağına bağlamak için başvurulacak- çözümdür. Yaygın uygulamalar şunları içerir:
- Endüstriyel Ethernet (PROFINET, EtherNet/IP):100 Mbps hızları destekleyen PLC'leri, uzak G/Ç modüllerini ve sürücüleri bağlama.
- Sensör ve Aktüatör Ağı:Ağ iletişimi gerektiren karmaşık sensörlere (ör. görüntü sensörleri, lazer ölçüm cihazları) güç verilmesi ve bağlanması.
- Fabrika Otomasyon Robotları:Montaj hattındaki robotik kollar ve kontrol üniteleri için güvenilir bir ağ bağlantısı sağlamak.
- Proses Kontrol Sistemleri:Kimya, yiyecek-içecek ve ilaç endüstrilerinde saha cihazlarından sürekli veri akışının sağlanması.
Doğru Konektörü Seçmek
Bir M12 D-kodu - RJ45 kablosu seçerken, kablo uzunluğunu, kılıf malzemesini (örneğin, yağa dayanıklılık için PUR, genel kullanım için PVC) ve bağlantıların cinsiyetini (tipik olarak erkek M12'den dişi RJ45'e veya bir yama kablosuna entegre edilmiş) göz önünde bulundurun.
Gigabit Ethernet (1000BASE-T) gerektiren cihazlar için, veri iletimi için 8 pinin tümünü kullanan bir M12 X-kod konektörüne ihtiyacınız olacaktır. Uyumluluktan emin olmak için daima cihazınızın özelliklerini kontrol edin.
Özetle
M12 D-kodu - RJ45 konnektörü bir kablodan daha fazlasıdır; dayanıklı ve yüksek-çalışma süresine sahip bir endüstriyel ağ oluşturmak için hayati bir bileşendir. Sağlam, yalıtılmış ve güvenilir bir arayüz sağlayarak yaygın bir güvenlik açığını ortadan kaldırır ve verilerinizin en zorlu koşullarda bile sorunsuz bir şekilde akmaya devam etmesini sağlar. Bağlantınızı yükseltin ve ağ kesinti süresini ortadan kaldırın.[Endüstriyel uygulamanıza mükemmel uyumu bulmak için bugün yüksek-kaliteli, IP67-dereceli M12 D kodundan RJ45'e kadar çözümlerimizi keşfedin.]
