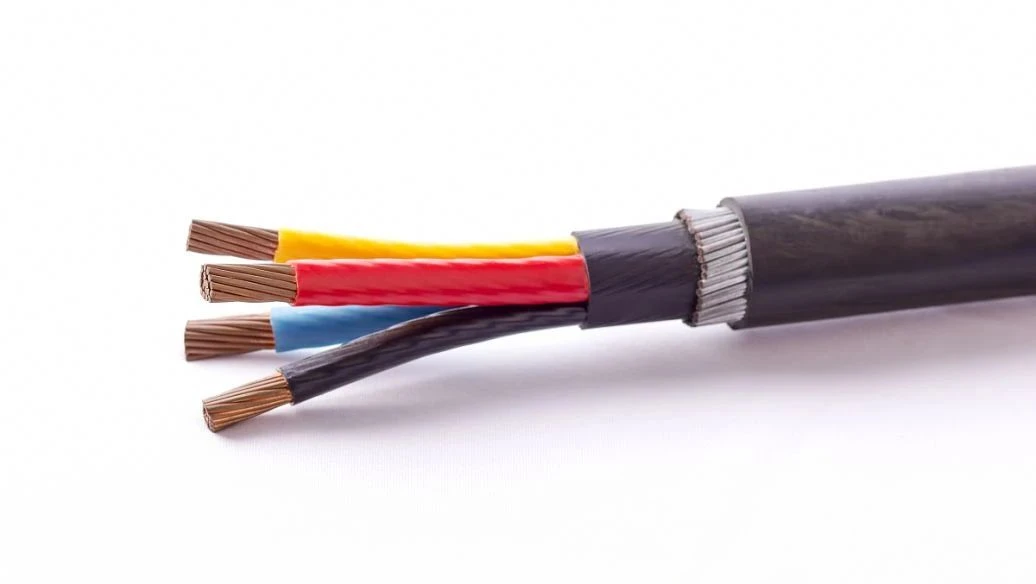

Korumalı kablolama sistemi Avrupa'dan gelmektedir. Sıradan blendajsız kablolama sisteminin dışına eklenen metal bir koruyucu katmandır. Elektromanyetik paraziti ve elektromanyetik radyasyonu önlemek için metal koruyucu tabakanın yansıma, absorpsiyon ve cilt etkisi kullanılır. Ekranlama sistemi, bükümlü çiftin denge prensibini ve ekranlama katmanının ekranlama etkisini kapsamlı bir şekilde kullanır, bu nedenle çok iyi elektromanyetik uyumluluk (EMC) özelliklerine sahiptir.
Elektromanyetik uyumluluk (EMC), elektronik ekipman veya ağ sistemlerinin belirli bir elektromanyetik girişime direnme kabiliyetine sahip olduğu ve aynı zamanda aşırı elektromanyetik radyasyon üretemediği anlamına gelir. Başka bir deyişle, cihazın veya ağ sisteminin nispeten sert bir elektromanyetik ortamda normal şekilde çalışabilmesi ve aynı zamanda çevredeki diğer cihazların ve ağların normal çalışmasına müdahale etmek için aşırı elektromanyetik dalgalar yaymaması gerekir.
U/UTP (blendajsız) kabloların dengeli özellikleri, yalnızca bileşenlerin (örneğin bükümlü çiftler) kalitesiyle belirlenmez, aynı zamanda çevredeki ortamdan da etkilenir. U/UTP (blendajsız), gizli "zemin" etrafındaki metal, inşaat, bükme vb. sırasında çekme, denge özelliklerini bozacak ve böylece EMC performansını azaltacaktır.
Bu nedenle, kalıcı dengeli özellikler elde etmek için tek bir çözüm var: tüm çekirdekleri ekstra bir alüminyum folyo tabakasıyla topraklayın. Alüminyum folyo, U/UTP (ekransız) kablolar için yapay olarak dengeli bir ortam yaratırken, kırılgan bükümlü -çift damarlara koruma sağlar. Böylece şimdi korumalı bir kablo dediğimiz şeyi oluşturuyoruz.
Blendajlı kablonun blendajlama ilkesi, bükümlü çiftin dengeli iptal ilkesinden farklıdır. Blendajlı kablo, dört çift bükümlü çiftin dışına bir veya iki kat alüminyum folyo eklemek ve metali elektromanyetik dalgaların (eğilim olarak adlandırılan -) yansıtmak, emmek ve cilt etkisi ilkelerini kullanmak için kullanmaktır. . Deri etkisi, iletken kesitindeki akımın dağılımının, frekansın artmasıyla iletken yüzeyinde dağılma eğiliminde olduğu anlamına gelir. Elektromanyetik parazit kabloya girer, ancak aynı zamanda diğer ekipmanın çalışmasına müdahale ederek dahili sinyalin yayılmasını da önler.
Experiments show that electromagnetic waves with frequencies exceeding 5MHz can only pass through 38μm thick aluminum foil. If the thickness of the shielding layer exceeds 38 μm, the frequency of electromagnetic interference that can enter the cable through the shielding layer is mainly below 5MHz. For low-frequency interference below 5MHz, the balance principle of twisted pair can be applied to effectively cancel.
According to the earliest definition of wiring, it is divided into two types: unshielded cable-UTP and shielded cable-STP. Later, with the development of technology and different craftsmanship, many different types of shielding were derived. F/UTP Foil Screened Cable Single-layer aluminum foil shielding structure 2． Foil and Braid Screened Cable Double-layer shielding structure of aluminum foil and copper braid a) SF/UTP aluminum foil and copper braid wrapped on the outer layer of four pairs of wires at the same time b) S/FTP (PIMF) wire pair single pair of aluminum foil shielding plus The copper braided mesh PIMF =Pair in Metal Foil wrapped on the outer layer of the four pairs of wires.
Ekranlı kablonun harici parazite karşı direnci esas olarak şu şekilde yansıtılır: sinyal iletiminin bütünlüğü ekranlama sistemi tarafından garanti edilebilir. Korumalı kablolama sistemi, iletilen verilerin harici elektromanyetik parazitlerden ve radyo frekansı parazitlerinden etkilenmesini önleyebilir. Elektromanyetik Girişim (EMI) esas olarak düşük frekanslı girişimdir. Motorlar, floresan lambalar ve elektrik hatları yaygın EMI kaynaklarıdır. Radyo frekansı paraziti (RFI), radyo, televizyon yayını, radar ve diğer kablosuz iletişimler dahil olmak üzere çoğunlukla radyo frekansı paraziti olan yüksek frekanslı parazittir.
Elektromanyetik parazite karşı direnç için örgülü ekranlama, düşük kritik direnci nedeniyle metal örgü ekranlama olan en etkili seçimdir. Radyo frekansı paraziti için metal folyo ekranlama en etkili olanıdır, çünkü metal örgü kalkan tarafından oluşturulan boşluk yüksek-frekanslı sinyallerin serbestçe girip çıkmasına izin verir. Yüksek ve düşük frekanslı karışık girişim alanı için, metal folyo katmanı ve metal ağın birleşik ekranlama yöntemi, yani S/FTP biçimindeki çift-katmanlı ekranlı kablo kullanılmalıdır. düşük frekans aralığında parazit için uygun metal örgü ekranlama ve yüksek frekans aralığında parazit için uygun metal folyo ekranlama.
The single-layer thickness of the aluminum foil shielding layer in the IBM ACS shielded cable reaches 50-62 μm, which has a more complete shielding effect. At the same time, because only a single layer of shielding is used, it will be simpler for construction, easy to install, and not easy to cause artificial damage during the construction process, and the thickness of the aluminum silk can withstand greater destructive force. This can provide users with higher quality transmission performance.
